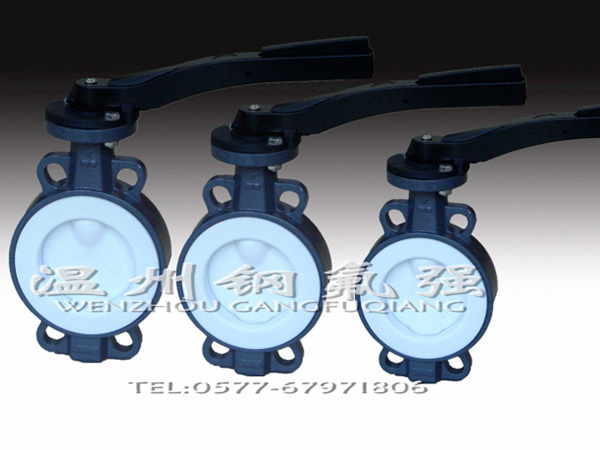

钢衬四氟蝶阀

一、产品介绍

钢衬四氟蝶阀是用随阀杆一起转动的蝶板作启闭件，实现阀门的开启、关闭与调节。钢衬四氟蝶阀结构紧凑、重量轻、开闭迅速、流体阻力小、切断和节流都可适用，而且具有较好的流量调节作用。与同参数其它阀门比较，蝶阀平均减轻重量30－50％。蝶板旋转90°，即可实现启、闭过程；由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因此启闭力矩较小。

二、基本结构

阀门工作时，只有整体衬氟的衬套、热覆氟塑料的蝶板与介质接触，确保可靠的耐腐蚀性能：阀门关闭时，蝶板挤压衬套，形成无间隙密封。

三、产品特点

1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节。

2.采用先过技术加工的衬氟蝶板，氟塑料与金属基体无间隙紧密结合，有效排尽夹层气泡，消除起层、开裂等工艺缺陷。

3.阀座径向密封设有360°弹性增力垫，施加径向回复力，自动调节形变，可靠保证长期使用状态下无介质内漏。

4.蝶板上、下轴肩采用多级加载弹性密封，实现密封自动补偿，使上下轴密封副构成无间隙，保证介质无外漏。

四、设计规范

遵循Q/320621 EXP05、GB/T 12238、API609、MSS SP-67、MSS SP-68等标准。
