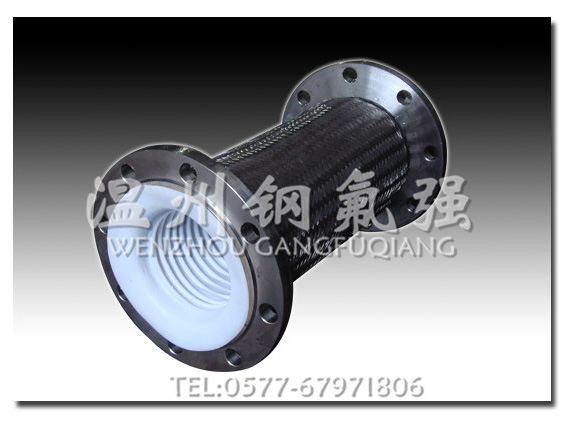

钢衬四氟软管/波纹管
产品资料
使用场合:可以用来连挤机械性能较低的石墨、陶瓷或玻璃管道;可作槽车、贮罐、容器或反应釜的给排料管;特殊场合还可作管式反应器或热交换器。
优良性能:改变了以往管道不能绕曲的特性，可进行管道错位连接或用来平衡气候或其他原因引起的管道位移，尺寸变化或用来消除高频机械的振动。
连接方式:法兰连接、螺纹连接、快速连接、管卡或金属丝固定等。根据用户要求，还可提供耐压型带网套的波纹软管与带增强筋软管。
规格与技术参数
公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
连接口内径 | 19 | 19 | 21 | 28 | 38 | 48 | 60 | 74 | 95 | 121 | 145 | 194 | 243 | 292 | |
链接口长度 | 30~50 | 40~60 | 50~70 | 60~80 | 60~100 | 100~150 | |||||||||
波纹管外径 | 22 | 22 | 25 | 32 | 40 | 52 | 64 | 78 | 100 | 126 | 150 | 200 | 250 | 300 | |
壁厚（E） | 1.5 | 2 | 2 | 2.1 | 2.5 | 2.6 | 2.8 | 3.5 | 3.8 | ||||||
承受 | 普通 | 0.65 | 0.62 | 0.6 | 0.5 | 0.5 | 0.5 | 0.3 | 0.23 | 0.18 | 0.08 | 0.07 | 0.05 | 0.05 | 0.05 |
带网套 | 1.6 | 1.2 | 1 | 0.8 | |||||||||||
带加 | 2 | 1.5 | 1.2 | 1 | |||||||||||
承受负压 | 0.09 | 0.085 | 0.008 | 0.075 | 0.065 | 0.061 | 0.058 | 0.05 | 0.03 | 0.02 | 0.02 | 0.02 | |||
限定 | 普通 | ≥5DN | ≥4.5DN | ≥4.0DN | ≥3.5DN | ≥3.0DN | 5DN | 5DN | 5DN | 5DN | |||||
带网套 | ≥5DN | 6DN | 6DN | 6DN | 6DN | ||||||||||
带加 | ≥5DN | 6DN | 6DN | 6DN | 6DN | ||||||||||
热变温度℃ | ＜150 | ＜100 | ＜100 | ＜100 | ＜100 | ||||||||||
适用 | 普通 | -10~+150 | -10~+120 | 0~80 | |||||||||||
带网套 | -10~+180 | -10~+160 | -5~+150 | 0~+120℃ | |||||||||||
带加 | -5~+150 | -5~+170 | -5~+150 | 0~+120℃ | |||||||||||
疲劳次数 | ≥10000（常温状态） | ||||||||||||||
可供管长 | 200~20000 | ||||||||||||||
