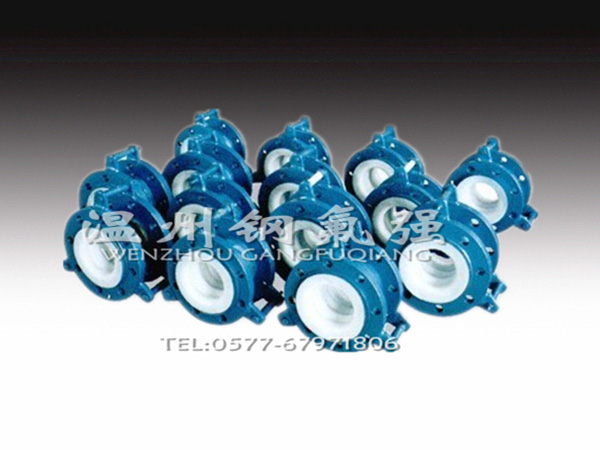

钢衬F4补偿器/波纹管
产品资料
使用场合:用来消除管道、容器或设备等因气候变化而引起的伸缩或因其他原因而导致的膨胀或移位;作为一种缓振器，安装在泵的进出口或其他高频机械的两端以减轻或消除其振动;用来吸收设计与实际安装的偏差。
优良性能:解决了金属补偿器补偿能力差，耐腐蚀性能差等问题，降低了企业成本，提高了生产效益:工作可靠.机构紧凑补偿能力强，提高管路的使用寿命。
普通型F4补偿器
公称通径：DN25-1600mm
疲劳次数：≥500次
使用温度：≤200℃ 钢衬F4补偿器
公称通径：DN25-1600mm
疲劳次数：≥10000次
使用温度：≤200℃
钢衬F4补偿器
公称通径：DN25-1600mm
疲劳次数：≥10000次
使用温度：≤200℃
| 设计规范 Design Spec | 结构长度 Face to face | 链接法兰 Flange ends | 实验与检验 Testand inspection | 产品标识 Marking | 供货规范 Supply |
| HG/T3985-2007 | 氟特龙企业标准 | HG/T20592-2009 | HG/T3985-2009 | HG/T3985-2009 | HG/T3985-2009 |
主要零部件材料
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
No. | Name of parts | Gary cast iron | Cast stel | Stainless acid | Stainless acid | ||
Z | C | P | R | PL | RL | ||
1 | 波纹管Bellows | 不锈钢Stainless steel | |||||
2 | 法兰Flange | 碳钢、不锈钢Carbon steel,Stainless steel | |||||
3 | 螺栓Boll | 碳钢、不锈钢Carbon steel,Stainless steel | |||||
4 | 螺母Nut | 碳钢、不锈钢Carbon steel,Stainless steel | |||||
5 | 衬里Lined | 氟塑料Fluoro plastic | |||||
